Foratura CNC conto terzi: foratura, maschiatura e alesatura su flange, piastre e particolari meccanici
Un componente può essere lavorato correttamente in ogni sua parte, ma basta un foro fuori posizione per creare problemi durante il montaggio. Quote non rispettate, interassi errati o punti di fissaggio non conformi alle specifiche rallentano l’assemblaggio, generano rilavorazioni e compromettono l’accoppiamento tra i componenti.
La foratura CNC è una lavorazione che incide direttamente sul funzionamento del componente e sulla sua capacità di integrarsi all’interno di impianti, macchinari e strutture industriali. Non è una fase accessoria: è spesso quella che determina se un pezzo è pronto per l’assemblaggio o deve tornare in lavorazione.
Eseguiamo foratura CNC, maschiatura e alesatura conto terzi su flange, piastre e particolari meccanici in acciaio, alluminio, ferro e materie plastiche, per industrie e carpenterie in tutto il territorio nazionale. Ogni lavorazione viene sviluppata a partire dall’analisi della documentazione tecnica, con controlli dimensionali lungo tutto il processo produttivo.
Cos’è la foratura CNC e perché è diversa dalla foratura tradizionale
La foratura CNC (Computer Numerical Control) è una lavorazione meccanica eseguita da macchine utensili a controllo numerico che posizionano e muovono l’utensile da taglio secondo coordinate definite dal programma di lavorazione, ricavato direttamente dal disegno tecnico o dal file CAD del componente.
Rispetto alla foratura tradizionale eseguita manualmente o su macchine convenzionali, la foratura CNC offre vantaggi tecnici concreti:
- Ripetibilità dimensionale: ogni foro viene eseguito nelle stesse coordinate con la stessa profondità, anche su lotti di centinaia di pezzi identici, eliminando le variazioni di posizionamento tipiche della lavorazione manuale
- Precisione degli interassi: la macchina CNC calcola e mantiene le distanze tra i fori con tolleranze molto più strette rispetto al posizionamento manuale
- Controllo della profondità: nei fori ciechi la profondità viene gestita dal programma con precisione al decimo di millimetro, senza dipendere dalla sensibilità dell’operatore
- Gestione di geometrie complesse: pattern di fori su profili non lineari, inclinazioni, fori su superfici curvilinee — operazioni difficilmente eseguibili con metodi convenzionali
Nei contesti industriali dove i componenti devono integrarsi in sistemi progettati con tolleranze strette, queste differenze non sono marginali: determinano se il pezzo funziona o va rilavorato.
Foratura, maschiatura e alesatura: tre lavorazioni per componenti pronti all’assemblaggio
Foratura: passante e cieca
La foratura è la lavorazione che crea il foro nel materiale mediante un utensile rotante — tipicamente una punta elicoidale — che avanza assialmente nel pezzo. In base alle caratteristiche del componente e alle indicazioni del progetto eseguiamo:
- Foratura passante: il foro attraversa completamente lo spessore del materiale. È la tipologia più comune per il passaggio di viti, bulloni, perni e connessioni tra componenti.
- Foratura cieca: la lavorazione si arresta a una profondità definita senza oltrepassare il materiale. Utilizzata quando il componente non può essere forato completamente per ragioni strutturali o funzionali, o quando il foro è destinato a ospitare inserti filettati o spine di posizionamento.
La scelta dell’utensile, della velocità di taglio e dell’avanzamento dipende dal materiale del pezzo, dal diametro richiesto e dalla finitura superficiale del foro.

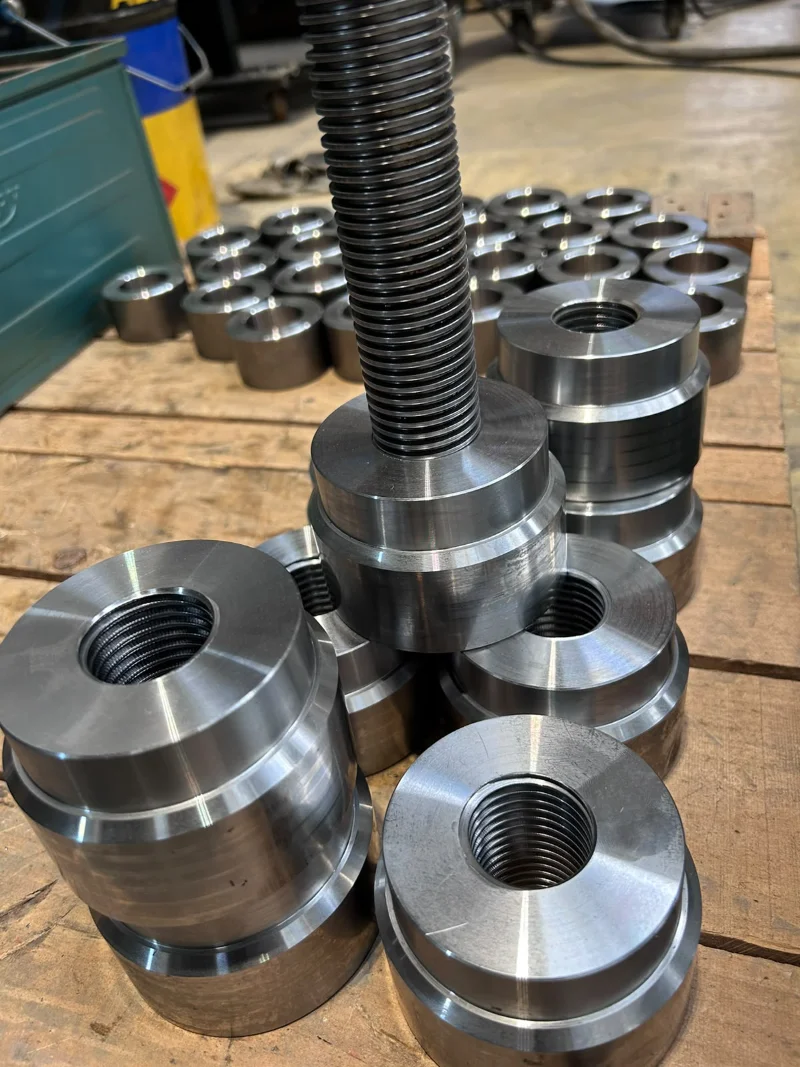

Maschiatura: filettature interne per sistemi di fissaggio
La maschiatura è la lavorazione che realizza una filettatura interna all’interno del foro precedentemente eseguito. Il maschio — l’utensile che genera il profilo filettato — viene avanzato nel foro con un passo controllato che corrisponde esattamente al passo della filettatura richiesta.
Il risultato è un foro filettato in grado di accogliere viti, prigionieri o altri elementi di fissaggio filettati, eliminando la necessità di dadi o sistemi di fissaggio passanti.
Eseguiamo maschiature metriche (passo standard e passo fine), filettature UNC e UNF per componenti destinati a mercati internazionali, e filettature speciali secondo le indicazioni del progetto. La qualità della filettatura — espressa in classe di tolleranza secondo la norma ISO 965 — viene verificata con calibri filettati passa-non passa.
Alesatura: finitura del foro per accoppiamenti di precisione
L’alesatura è una lavorazione di finitura eseguita dopo la foratura per portare il diametro del foro alle dimensioni esatte richieste dal progetto, con una qualità superficiale e una tolleranza dimensionale superiori a quanto ottenibile con la sola foratura.
L’utensile utilizzato — l’alesatore — rimuove quantità ridotte di materiale (sovrametallo di alesatura) con un’azione di taglio precisa, portando il foro alla classe dimensionale richiesta secondo il sistema ISO di tolleranze e accoppiamenti.
L’alesatura è necessaria quando il foro deve ospitare alberi, perni, bussole o altri elementi meccanici che richiedono un accoppiamento con gioco controllato o con interferenza. In questi casi la tolleranza dimensionale del foro è un parametro critico: un diametro anche di pochi centesimi di millimetro fuori specifica può rendere impossibile il montaggio o comprometterne il funzionamento.
Materiali lavorati: acciaio, alluminio, ferro e materie plastiche
Le caratteristiche di taglio variano significativamente in base al materiale del pezzo. Ogni materiale richiede parametri di lavorazione specifici per ottenere fori conformi alle specifiche senza danneggiare l’utensile o il componente.
Acciaio
L’acciaio è il materiale più comune nelle lavorazioni meccaniche industriali. A seconda della qualità — acciai al carbonio, acciai legati, acciai inossidabili, acciai da bonifica — variano la durezza, la tenacità e la lavorabilità. Gli acciai inossidabili austenitici, ad esempio, tendono all’incrudimento durante la lavorazione, richiedendo strategie di taglio specifiche per evitare surriscaldamento e rottura dell’utensile.
Alluminio e leghe di alluminio
L’alluminio è un materiale leggero e con buona lavorabilità, ma richiede utensili e parametri dedicati per evitare la formazione di bave eccessive e l’adesione del materiale all’utensile. Le leghe ad alto contenuto di silicio sono più abrasive e richiedono utensili con rivestimenti specifici.
Ferro e ghisa
La ghisa è un materiale fragile che tende a produrre truciolo in polvere durante la lavorazione. Richiede aspirazione efficace e utensili adatti alla natura abrasiva del materiale. La ghisa sferoidale ha caratteristiche di lavorabilità differenti rispetto alla ghisa grigia e viene trattata con parametri distinti.
Materie plastiche tecniche
Le plastiche tecniche — PA, POM, PTFE, PEEK e altre — richiedono attenzione alla gestione del calore generato durante la lavorazione, che può deformare il materiale o compromettere la qualità del foro. L’assenza di lubrorefrigerante è spesso necessaria per certi polimeri, mentre altri richiedono utrafrigerazione ad aria.
Analisi del progetto e controllo dimensionale
Lettura della documentazione tecnica
Prima di avviare qualsiasi lavorazione analizziamo la documentazione tecnica fornita dal cliente: disegni quotati, modelli 3D, distinte base e specifiche di tolleranza. Questa fase permette di verificare la fattibilità della lavorazione, identificare eventuali criticità prima che si manifestino sul pezzo e definire la sequenza operativa corretta.
Gli elementi che esaminiamo con maggiore attenzione sono: le quote nominali dei fori e le tolleranze associate, gli interassi tra i fori e i riferimenti dimensionali utilizzati per il posizionamento, le classi di rugosità richieste per la superficie interna del foro, e le eventuali indicazioni sui trattamenti termici o superficiali del materiale che possono influenzare la lavorabilità.
Controllo dimensionale durante e dopo la lavorazione
Il controllo non si esegue solo al termine: durante la produzione verifichiamo periodicamente la conformità delle lavorazioni per intercettare eventuali derive dimensionali prima che si propaghino sull’intero lotto.
Gli strumenti di misura utilizzati includono calibri a corsoio, micrometri per interni, comparatori, calibri filettati passa-non passa per le filettature e, per le lavorazioni con tolleranze più strette, colonne di misura e strumenti di misura tridimensionale.
Al termine della lavorazione il componente viene verificato rispetto alle specifiche del progetto prima di essere consegnato al cliente.
Applicazioni tipiche: flange, piastre e particolari meccanici

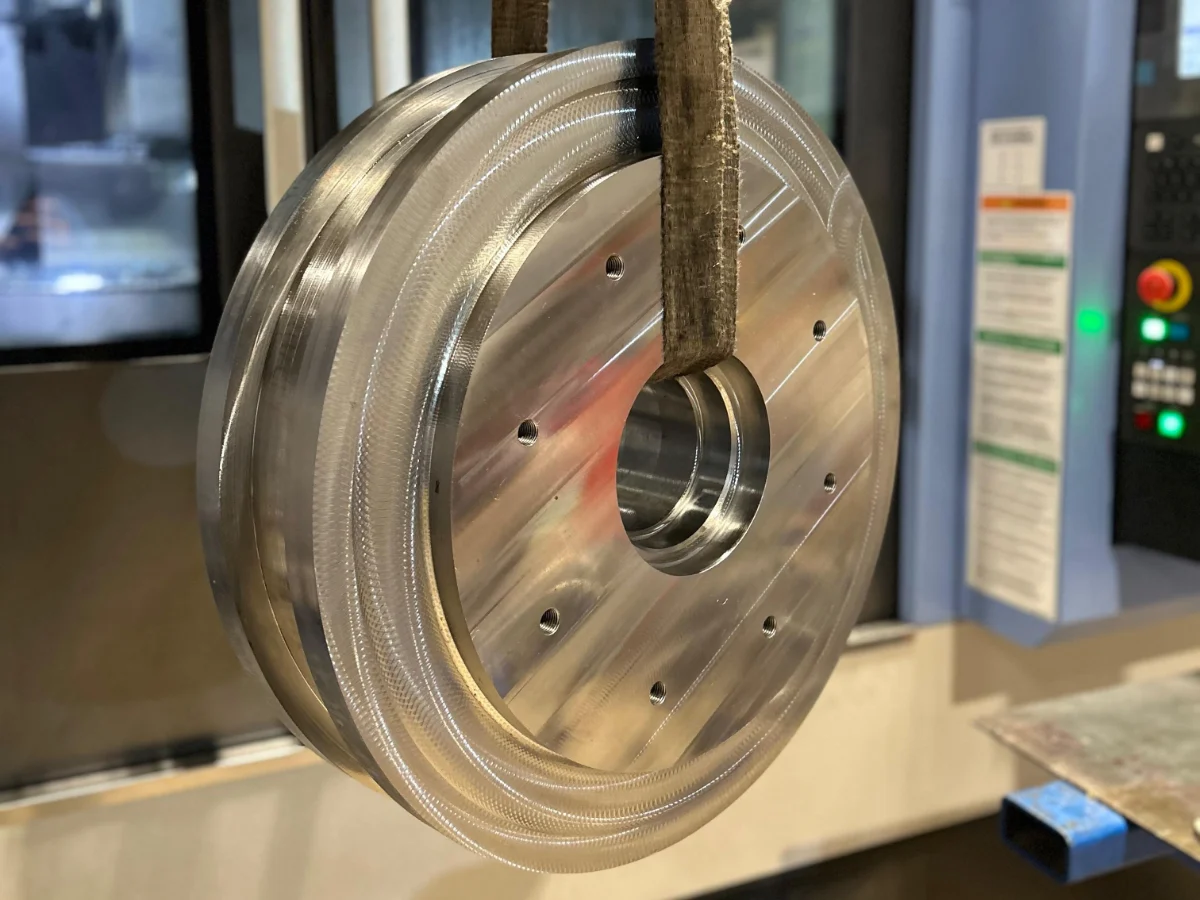

Flange
Le flange sono componenti fondamentali nei sistemi di tubazioni, impianti idraulici, pneumatici e processi industriali. La correttezza del pattern di fori — diametro del cerchio di foratura, numero di fori, diametro nominale e tolleranza — determina la compatibilità con la flangia di accoppiamento e con il sistema di guarnizione. Un errore sul passo dei fori rende la flangia inutilizzabile senza rilavorazione.
Piastre di collegamento e supporto
Le piastre di collegamento strutturale, le piastre di supporto per macchinari e le piastre di interfaccia tra sottosistemi meccanici richiedono posizionamento preciso dei fori di fissaggio. In questi componenti gli interassi sono spesso vincolati da standard dimensionali (come le serie UNI o ISO per i profili strutturali) o dalle specifiche della macchina a cui la piastra si interfaccia.

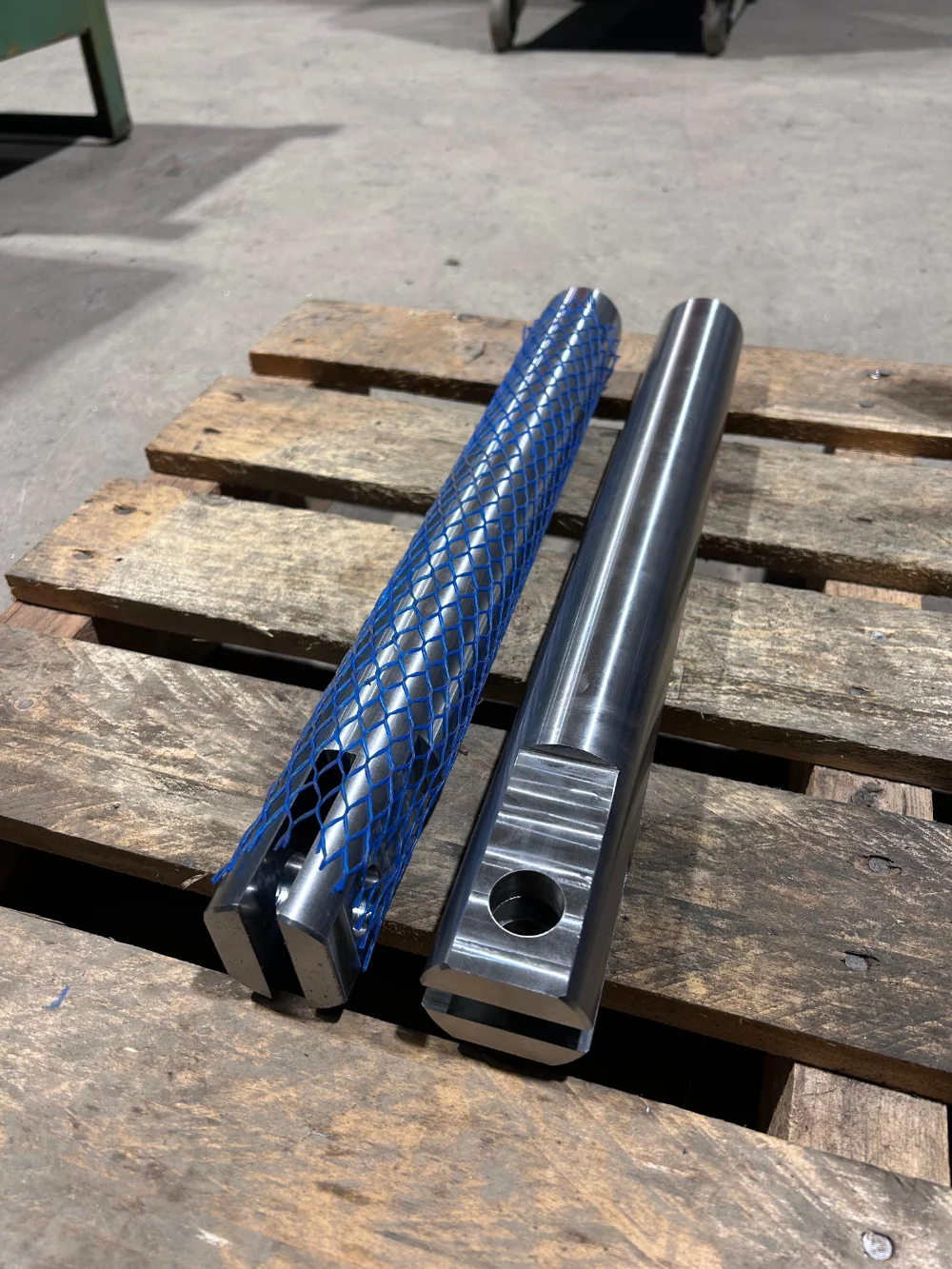

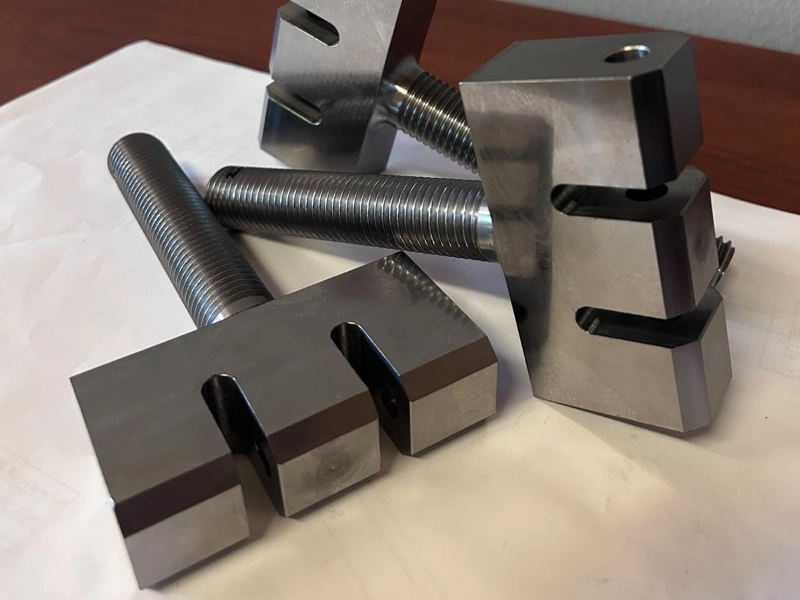

Particolari meccanici per macchinari e impianti
Sedi per perni, fori di passaggio per alberi, alloggiamenti per cuscinetti, fori di drenaggio e sfiato, pozzi per sensori: sono tutte applicazioni in cui la foratura non è una semplice operazione di sgrossatura ma una lavorazione con tolleranze precise che condizionano il funzionamento dell’intero gruppo meccanico.
Domande frequenti
Quali tolleranze dimensionali riuscite a garantire nella foratura CNC?
Le tolleranze ottenibili dipendono dal diametro del foro, dal materiale e dalla lavorazione eseguita. Con la sola foratura si raggiungono generalmente tolleranze nell’intorno di IT10-IT11 secondo la norma ISO 286. Con l’alesatura successiva è possibile scendere a IT6-IT7, corrispondenti a pochi centesimi di millimetro sul diametro. Per ogni progetto valutiamo la tolleranza richiesta e definiamo la sequenza di lavorazione appropriata.
Lavorate anche pezzi singoli o solo lotti?
Lavoriamo sia su pezzo singolo che su produzioni ripetute. Il pezzo singolo è frequente in contesti di manutenzione industriale, prototipazione o realizzazione di componenti speciali. Per i lotti seriali ottimizziamo il processo per mantenere la ripetibilità dimensionale sull’intero volume produttivo.
Quali formati di documentazione tecnica accettate?
Accettiamo disegni tecnici in formato PDF, DWG e DXF, nonché modelli 3D in formati STEP e IGES. Per le lavorazioni più semplici è sufficiente un disegno quotato con le informazioni essenziali; per i componenti complessi con tolleranze strette è preferibile disporre del modello 3D completo.
Eseguite anche la maschiatura su filettature non metriche?
Sì. Oltre alle filettature metriche ISO eseguiamo filettature in pollici secondo gli standard UNC (Unified National Coarse) e UNF (Unified National Fine), utilizzate frequentemente su componenti destinati a mercati nordamericani o su macchine di origine anglosassone. Su richiesta valutiamo anche filettature speciali o non standard.
È possibile lavorare componenti già parzialmente lavorati da un altro fornitore?
Sì. Riceviamo frequentemente componenti già sgrossati o parzialmente lavorati su cui eseguiamo le operazioni di foratura, maschiatura e alesatura come fase intermedia o finale del processo produttivo. In questi casi è importante che il cliente fornisca la documentazione tecnica completa e, se disponibili, i riferimenti di bloccaggio utilizzati nelle lavorazioni precedenti.
